Частотные преобразователи серии E

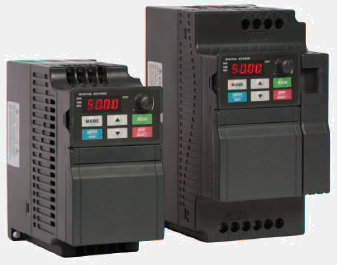

IDS Drive серия E Преобразователь серии E - компактная универсальная модель, предназначенная для работы в технологическом (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климата и кондиционирования и т.п.).

- Диапазон регулировки выходной частоты - 0,1…400 Гц.
- Перегрузочная способность - 150% номинального момента в течение 60с.
- Встроенный PID-регулятор.
- Последовательный интерфейс RS-485 (протокол Modbus).
- Встроенный пульт управления с пятиразрядным LED дисплеем.
- 6 цифровых многофункциональных программируемых входов.
- 2 аналоговых входа (4-20мА, -10/+10В).
- 1 релейный и 1цифровой (с открытым коллектором).
- 1 аналоговый выход для подключения стрелочного прибора.
- 2 встроенных программируемых таймера.

Характеристики и маркировка IDS Drive серии E

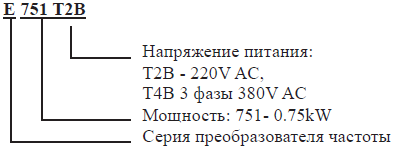

маркировка IDS Drive E

Пункт Серия «E»
Вход Номинальное напряжение и частота.
Одна фаза 220V AC, 50/60 Hz
Три фазы 380V AC, 50/60 Hz
Допустимый диапазон напряжения
Одна фаза 170~240V AC
Три фазы 330~440V AC
Выход Напряжение
0~220V AC
0~380V AC
Частота
0,1~400Hz
Способ управления Скалярный, V/F
Отображение Заданная частота, выходная частота, выходной ток, направление вращения, скорость вращения, ошибку, и т.д.
Основные функции Разрешение установки частоты
Цифровая настройка: 0.01Hz, аналоговая настройка: 0.1% максимальной выходной частоты
Точность выходной частоты
0.01Hz
Управление V/F
Кривая V/F свободно устанавливается для различных нагрузок.
Контроль за вращающим моментом
Автоматическое: повышение момента может быть установлено автоматически согласно фактической нагрузке;
Ручное: 0.0~20.0%.
Многофункциональный вход
6 многофункциональных входных терминалов для управления вход скоростью с 15 шагами,
6 программируемые операции, ускорение и замедление с 4 шагами, ВВЕРХ/ВНИЗ, экстренный останов, и т.д.
Многофункциональный выход
2 многофункциональных выходных терминала для индикации и предупреждения о работе, нулевой скорости, внешней неисправности и программируемой операции, и т.д.
Ускорение/замедление
0~999.9s отдельная установка времени ускорения / замедления.
Дополнительные функции Встроенный ПИД контроль и 2 счетчика, стандартная функция коммуникации RS485 и выбираемое автоматическое регулирование напряжения;
Способ задания частоты: аналоговый 0~10V, 0~20mA, настройка через манипулятор, настройка через RS485 и вверх/вниз настройка, и т.д.
Защитные функции Защита от перегрузки: 150%-ый постоянный вращающий момент в течение 1 минуты, защита по перенапряжению / по проседанию напряжения;
Другие защиты: перегрев, защита от короткого замыкания, по перегрузке по току, замку параметров, и т.д.
Условия эксплуатации Температура: -10С ~ 40С (без инея)
Влажность: ниже 90% (без конденсата)
Высота: ниже 1000 м.
Вибрация: ниже 0.5G
Структура Способ охлаждения: принудительное воздушное охлаждение.

Спецификация рекомендованного оборудования.

Модель Напряжение питания Мощность двигателя (кВт) Мощность KVA Вых. ток Ток 60s
E201T2B 1ph 220V AC-50/60Hz 0.2 1.0 0.8 1.20
E401T2B 1ph 220V AC-50/60Hz 0.4 1.0 2.5 3.75
E751T2B 1ph 220V AC-50/60Hz 0.75 2.0 5.0 7.50
E152T2B 1ph 220V AC-50/60Hz 1.5 2.8 7.0 10.50
E222T2B 1ph 220V AC-50/60Hz 2.2 4.5 11.0 16.50
E372T2B 1ph 220V AC-50/60Hz 3.7 7.2 16.5 24.75
E401T4B 3ph 380V AC-50/60Hz 0.4 2.0 1.5 2.25
E751T4B 3ph 380V AC-50/60Hz 0.75 2.2 2.7 4.05
E152T4B 3ph 380V AC-50/60Hz 1.5 3.2 4.0 6.00
E222T4B 3ph 380V AC-50/60Hz 2.2 4.0 5.0 7.50
E372T4B 3ph 380V AC-50/60Hz 3.7 6.8 8.6 12.90
E552T4B 3ph 380V AC-50/60Hz 5.5 10.0 12.5 18.75
E752T4B 3ph 380V AC-50/60Hz 7.5 14.0 17.5 26.25
E113T4B 3ph 380V AC-50/60Hz 11.0 19.0 24 36.00
E153T4B 3ph 380V AC-50/60Hz 15.0 26.0 33 49.50
E183T4B 3ph 380V AC-50/60Hz 18.5 32.0 40 60
E223T4B 3ph 380V AC-50/60Hz 22.0 37.0 47 70.5
